咱們常見的

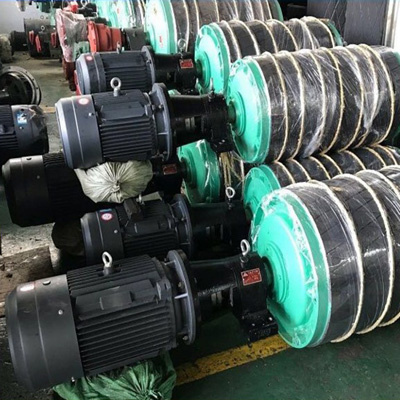

外置式電動滾筒由電機、減速器、傳動法蘭及滾筒等組成，具體的結構有哪些呢？
1、滾筒：采用滾筒與軸相對旋轉運動的形式，軸固定在支座與減速器傳動法蘭上，通過滾動軸承與滾筒定位，使?jié)L筒以軸為中心轉動。滾筒的功率及線速度可根據配套皮帶機的輸送量和負載計算確定。
2、滾筒與減速器的傳動連接：減速器輸出軸上裝配一個傳動法蘭，與滾筒軸承座，輪轂通過螺絲剛性緊固在一條軸線上，使減速器輸出的扭矩驅動滾筒旋轉。
3、減速器：選用K77斜齒螺旋傘齒輪垂直傳動減速器，輸出功率按皮帶機所需功率選擇。減速器與電機為直連傳動，外殼三面都有相同尺寸的固定螺栓孔，占用空間小，適應各種方位的裝配固定，結構較為簡單。它的減速比范圍大，容易選擇合理的減速比。
4、支座：滾筒軸的左端，裝配一個支座，以實現與減速器端的中心高度一致，支座、機頭架的固定孔尺寸與減速器、機頭架固定尺寸相同，保證安裝時通用互換。
以上結構是外置式電動滾筒的主要常見結構，如果您想要了解其他的知識可以隨時致電我們！
